Reverse Engineering

Reverse Engineering (역공학)

"이미 존재하는 데이터베이스에서 테이블, 컬럼, 제약조건, 관계(FK) 등을 추출하여 이를 시각적으로 표현(ERD로)하거나, 다시 모델링 도구에서 사용 가능한 형태로 만드는 작업”

이미 구축되어 있는 시스템이나 소프트웨어, 데이터베이스 구조 등을 분석하여 그 내부 구조, 동작 방식, 설계 정보를 도출하는 과정을 의미합니다.

목적	설명
시스템 분석	기존 DB 구조를 이해하거나 문서화할 때
ERD 생성	ERD 다이어그램 자동 생성 및 시각화
유지보수	복잡한 DB를 쉽게 수정/확장 가능
문서화	개발자나 운영팀이 구조를 명확히 이해할 수 있도록 하기 위함

이미 존재하는 MySQL 데이터베이스에 접속

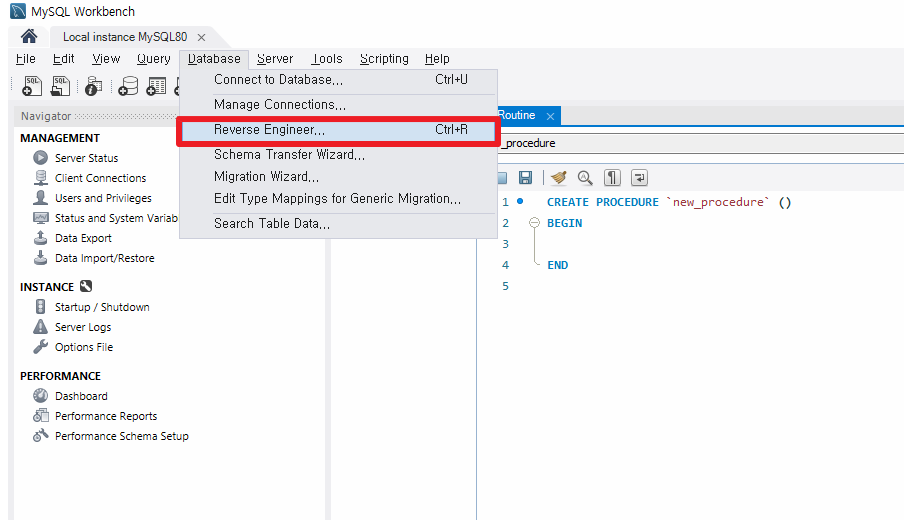

Workbench 메뉴에서 Database > Reverse Engineer...

Workbench가 DB 구조(테이블, PK, FK 등)를 분석하여 ER 다이어그램 생성

•

사내에 운영 중인 오래된 데이터베이스가 있는데 문서가 없다

→ Reverse Engineering을 통해 ERD를 만들어 구조 파악

•

외부에서 받은 프로젝트 DB를 분석하려 할 때

→ DB 구조를 시각화해서 전체 흐름을 이해

•

MySQL Workbench를 열고, 원하는 MySQL 서버에 연결합니다.

•

상단 메뉴에서

Database → Reverse Engineer... 클릭

•

연결할 데이터베이스를 선택하거나 새로 연결 생성

•

Next 클릭

•

Reverse Engineering할 데이터베이스 선택

•

여러 개의 스키마가 있으면 필요한 것만 선택

•

Next 클릭

•

Workbench가 테이블, 뷰, 트리거, 저장 프로시저 등을 읽어옵니다

•

완료되면 Next → Finish

•

MySQL Model 탭이 열림

•

왼쪽 EER Diagram에서 Add Diagram 클릭

→ 자동으로 테이블들을 도식화함

•

생성된 ERD를 드래그로 배치 조정 가능

•

File → Save 또는 Export as PNG/PDF 등으로 저장 가능

•

Foreign Key가 정의되어 있어야 테이블 간 관계선이 그려집니다.

•

관계가 안 나올 경우, FK 제약조건을 확인하세요.

•

자동 배치가 너무 밀집되면 Arrange → Auto Layout 기능을 사용하세요.
