Spring MVC

MVC 패턴

소프트웨어를 Model-View-Controller 주요 구성요소로 분리하여 개발하는 방법론

•

Model : 데이터와 비즈니스 로직을 담당

•

View : 사용자 인터페이스를 표현

•

Controller : 모델과 뷰를 제어하는 역할

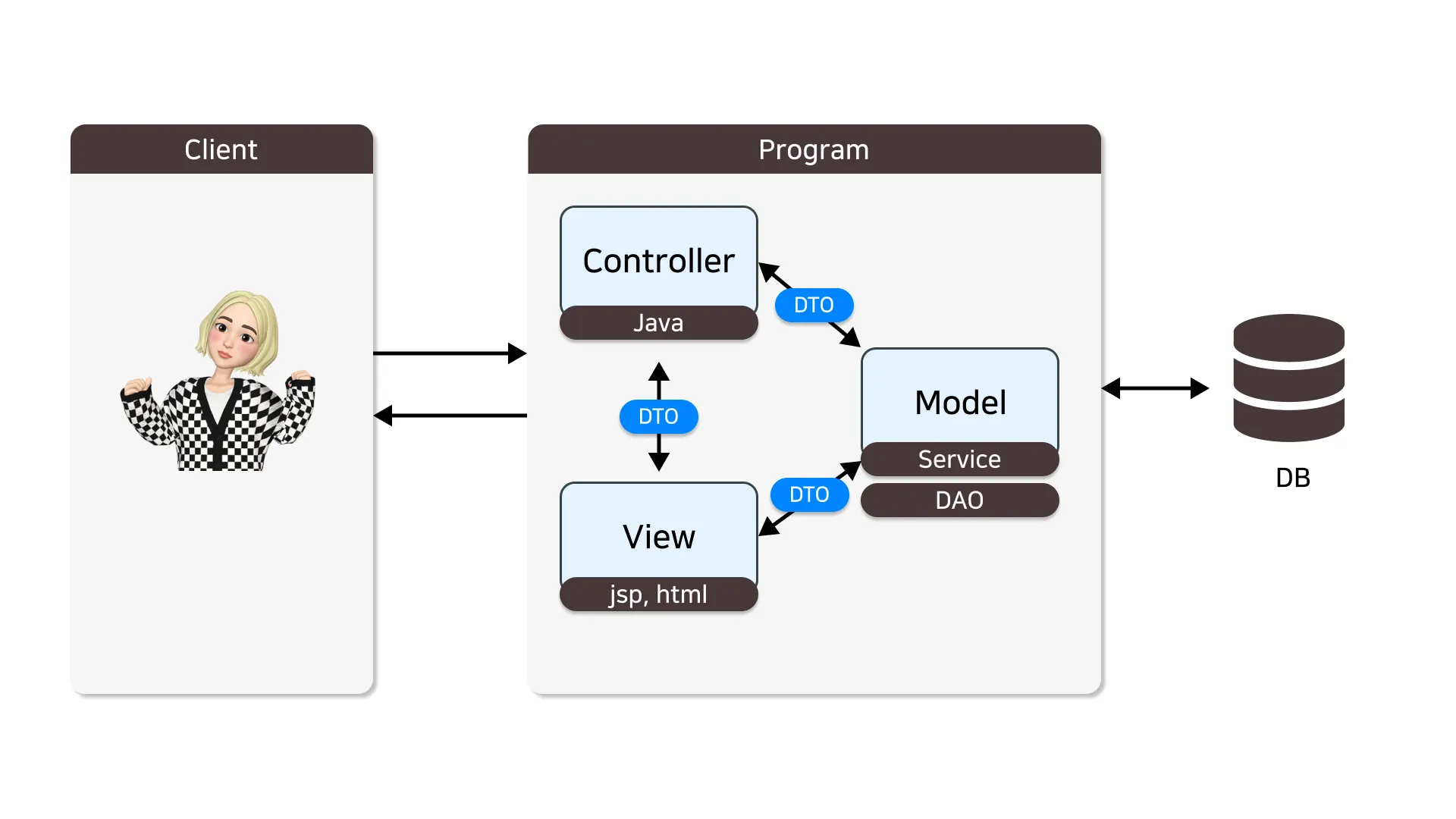

웹개발에서의 MVC 패턴

•

Model: 데이터베이스와 상호 작용하여 데이터를 가져오고 저장하는 부분

◦

Service

◦

DTO

◦

DAO

•

View: 웹 페이지를 표현하며, 사용자에게 보여지는 부분

◦

jsp

◦

html

•

Controller: HTTP 요청을 처리하고, 적절한 모델을 호출하여 데이터를 가져오고, 적절한 뷰를 선택하여, 적절한 뷰 페이지를 선택하여 반환하는 부분

◦

Controller

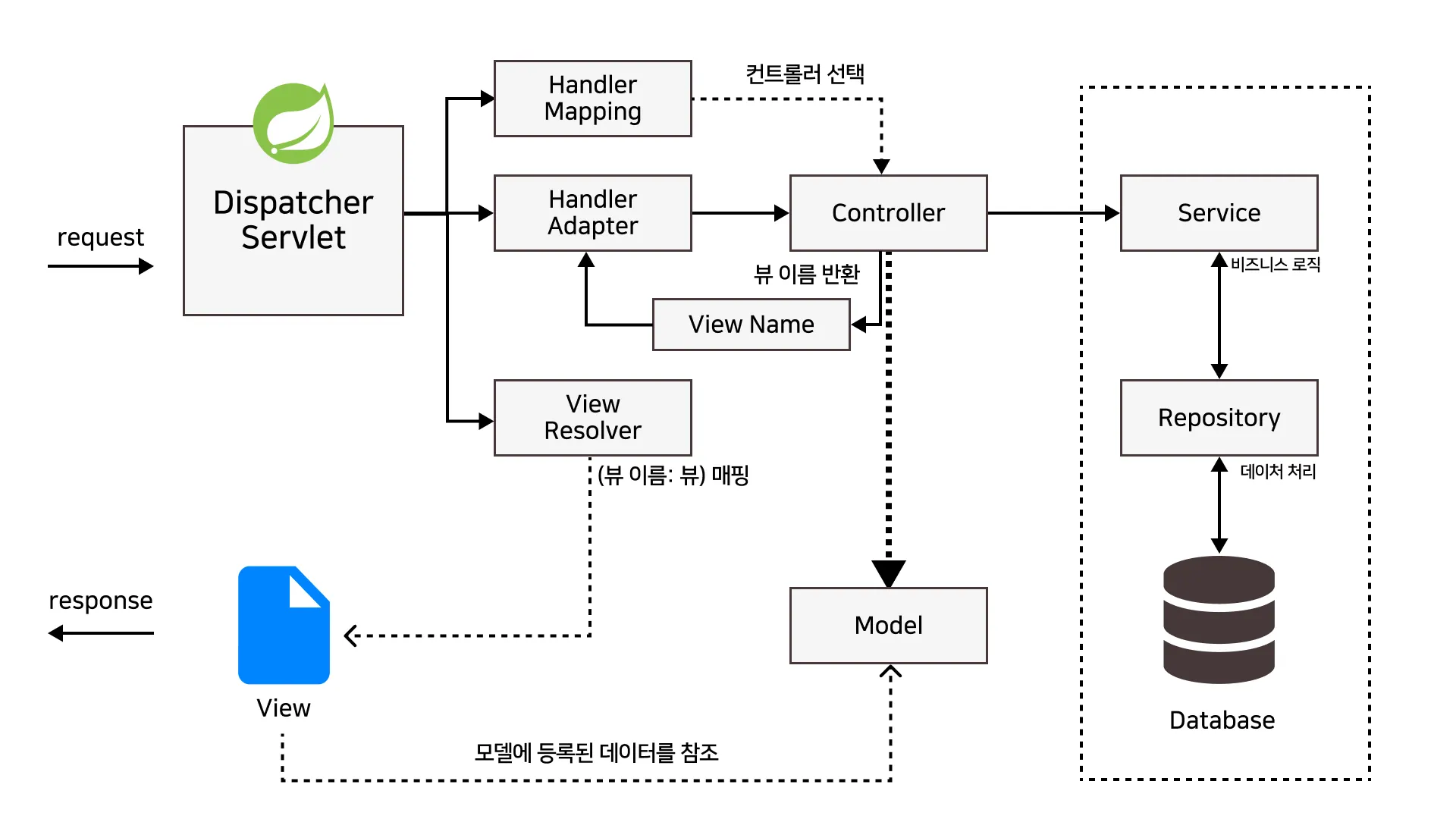

Spring MVC 구조

Spring Web MVC 구성요소

Dispatcher Servlet:

•

웹 애플리케이션의 모든 클라이언트 요청을 받아들이고 처리하는 핵심 서블릿입니다.

Handler Mapping:

•

클라이언트 요청을 처리할 핸들러(컨트롤러)를 결정하기 위한 규칙을 정의합니다.

Handler Adapter:

•

선택된 핸들러(컨트롤러)가 실제 요청을 처리하는 방법을 결정하고 실행합니다.

View Resolver:

•

핸들러(컨트롤러)에서 선택된 뷰 이름을 뷰로 변환하고 생성하여 클라이언트에 반환합니다.

Controller:

•

클라이언트 요청을 받아들이고 처리하는 비즈니스 로직을 포함하는 컴포넌트입니다.

Model:

•

컨트롤러가 생성한 데이터를 저장하고 뷰에 전달하는 객체입니다.

View:

•

뷰 템플릿(예: JSP, Thymeleaf)을 사용하여 모델 데이터를 기반으로 실제 응답(HTML 페이지)을 생성하는 컴포넌트입니다.

Service:

•

비즈니스 로직을 구현하고 제공하는 서비스 레이어의 컴포넌트입니다.

Repository:

•

데이터베이스와 상호작용하는 데이터 액세스 레이어의 컴포넌트입니다. 데이터베이스 연동 및 데이터 관리를 담당합니다.

MVC 패턴 동작 순서

클라이언트가 서버에 요청을 하면, Front controller인 DispatcherServlet 클래스가 요청을 받는다.

DispatcherServlet은 프로젝트 파일 내의 servlet-context.xml 파일의 @Controller 인자를 통해 등록한 요청 위임 컨트롤러를 찾아 메핑(mapping)된 컨트롤러가 존재하면 @RequestMapping을 통해 요청을 처리할 메소드로 이동한다.

컨트롤러는 해당 요청을 처리한 Service 를 받아 비즈니스 로직을 서비스에게 위임한다.

Service 는 요청에 필요한 작업을 수행하고, 요청에 대해 DB에 접근해야한다면 DAO에 요청하여 처리를 위임한다.

DAO는 DB정보를 DTO를 통해 받아 서비스에게 전달한다.

서비스는 전달받은 데이터를 컨트롤러에게 전달한다.

컨트롤러는 Model(모델) 객체에게 요청에 맞는 View(뷰) 정보를 담아 DispatcherServlet에게 전송한다.

DispatcherServlet은 ViewResolver에게 전달받은 View 정보를 전달한다.

ViewResolver는 응답할 View에 대한 JSP를 찾아 DispatcherServlet에게 전달한다.

10.

DispatcherServlet은 응답할 뷰의 렌더링를 지시하고 뷰는 로직을 처리한다.

11.

DispatcherServlet은 클라이언트에게 렌더링된 뷰를 응답하며 요청을 마친다.

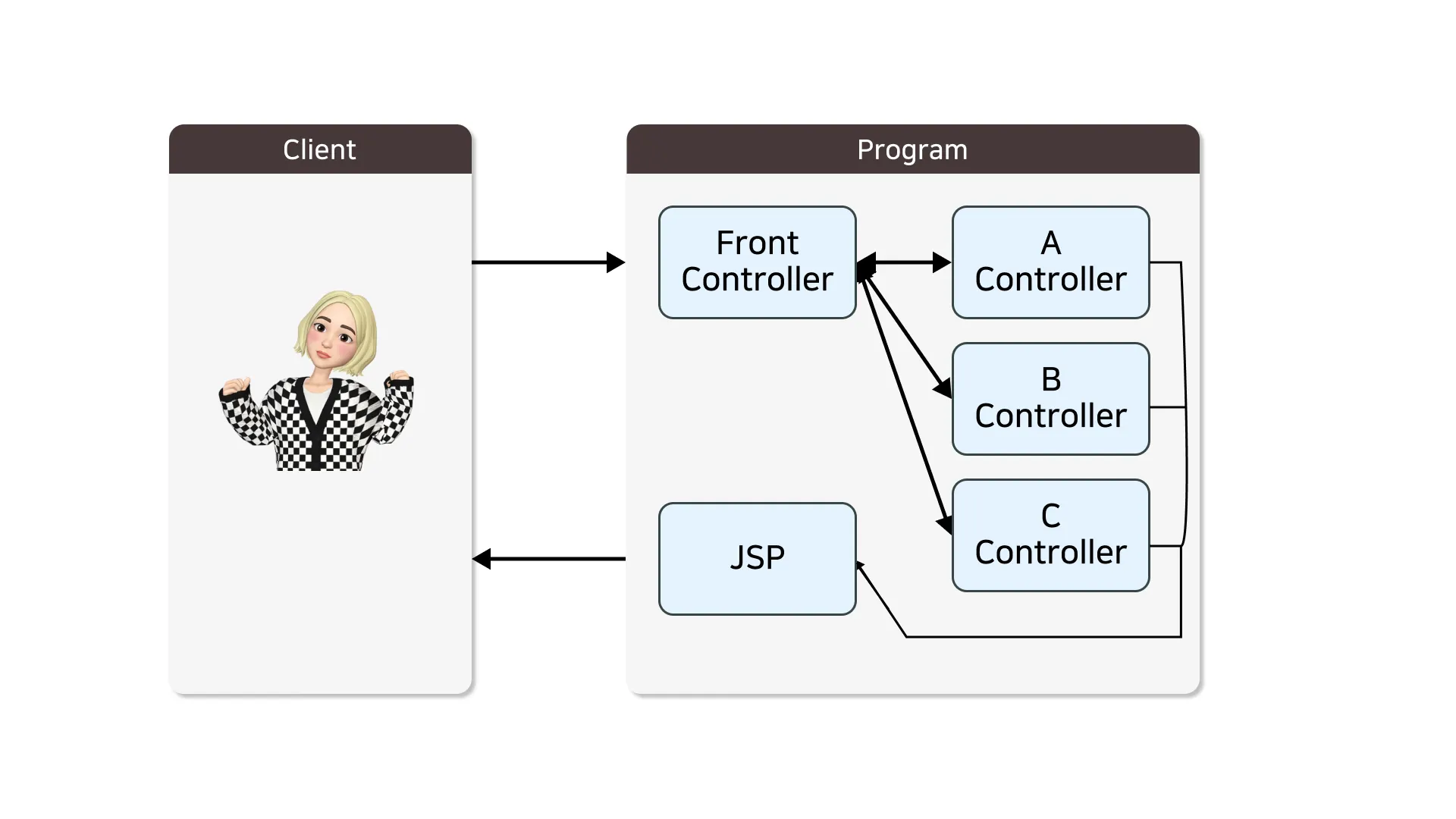

Front Controller 디자인 패턴

웹 애플리케이션의 진입점을 하나로 통일하고, 요청을 중앙 집중적으로 처리함으로써 애플리케이션의 구조와 흐름을 단순화하는 디자인 패턴

DispatcherServlet 과 Front Controller

Spring Framework의 DispatcherServlet은 Front Controller 패턴을 구현하는 대표적인 예입니다. DispatcherServlet 는 모든 클라이언트 요청을 받아들이고, 적절한 핸들러(컨트롤러)를 선택하여 요청을 처리하며, 뷰(View)를 렌더링하여 응답을 생성합니다.
